TOP 2 cách vẽ mũi tên trong AutoCAD cực chuẩn cho mọi dự án

Bạn đang loay hoay không biết vẽ mũi tên trong AutoCAD sao cho chuẩn xác, thẩm mỹ và đúng kỹ thuật cho bản vẽ kỹ thuật? Dù là người mới bắt đầu hay dân chuyên nghiệp, việc tạo mũi tên theo đúng tiêu chuẩn trình bày luôn là yếu tố then chốt quyết định độ chuyên nghiệp của bản vẽ. Đừng lo, AntBook sẽ giúp bạn giải quyết giúp bạn, chỉ cần vài thao tác đơn giản, bạn sẽ dễ dàng điều chỉnh kích thước, hướng và kiểu dáng mũi tên theo đúng ý, tiết kiệm thời gian và nâng tầm bản vẽ.

1. Lệnh vẽ mũi tên trong CAD với LE

Đây là cách đơn giản và phổ biến nhất để tạo mũi tên trong AutoCAD, thường được dùng để ghi chú, chỉ dẫn thông tin trên bản vẽ.

Bước 1: Trên giao diện làm việc của AutoCAD, bạn gõ lệnh LE (viết tắt của Leader) rồi nhấn Enter.

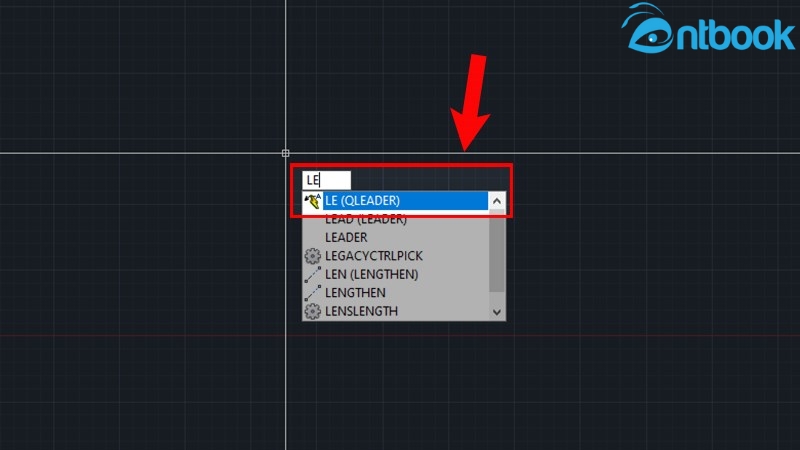

Nhập lệnh LE và nhấn Enter

Bước 2: Nhấp chọn điểm đầu tiên – đây chính là vị trí đầu mũi tên và cũng xác định hướng mũi tên sẽ chỉ. Sau đó, kéo chuột và chọn điểm thứ hai để định hình độ dài và hướng di chuyển của đường mũi tên.

Bước 3: Nhấn Enter để kết thúc lệnh.

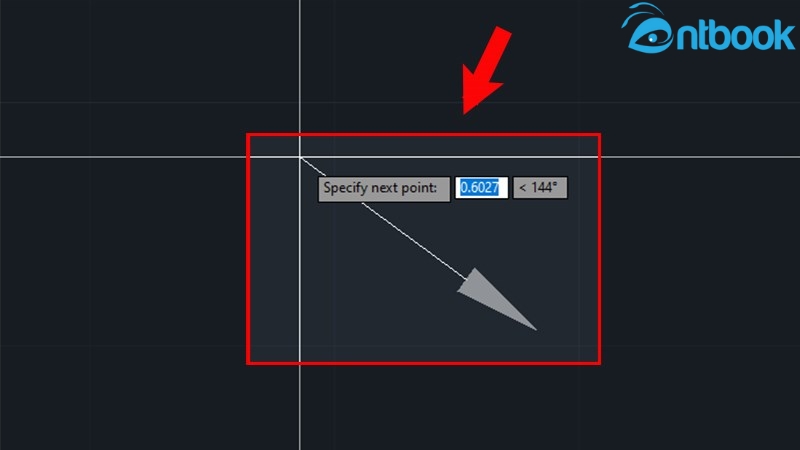

Chọn điểm đầu tiên và vẽ theo tọa độ, kích thước tùy ý

Lưu ý: Hướng mũi tên sẽ bắt đầu từ điểm bạn chọn đầu tiên, vì vậy hãy xác định chính xác vị trí và phương hướng phù hợp với ý đồ trình bày trên bản vẽ. Cách này không chỉ nhanh gọn mà còn đảm bảo yếu tố kỹ thuật cho các bản vẽ chuyên nghiệp.

2. Cách vẽ mũi tên trong AutoCAD với lệnh Spline

Nếu bạn muốn tạo mũi tên tùy chỉnh theo ý muốn với đường nét uyển chuyển, có thể sử dụng lệnh PL (Polyline) và điều chỉnh độ rộng, tuy mất nhiều thao tác hơn nhưng cho hiệu quả thẩm mỹ cao.

Các bước thực hiện:

Bước 1: Trên giao diện AutoCAD, bạn gõ lệnh PL rồi nhấn Enter để bắt đầu vẽ một đường Polyline.

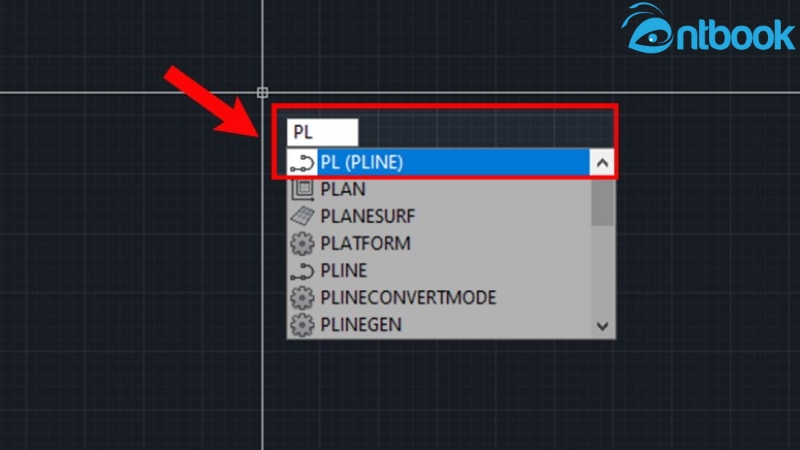

Nhập lệnh PL và nhấn Enter

Bước 2: Chọn điểm bắt đầu cho mũi tên, sau đó gõ phím W (Width – độ rộng) rồi nhấn Enter.

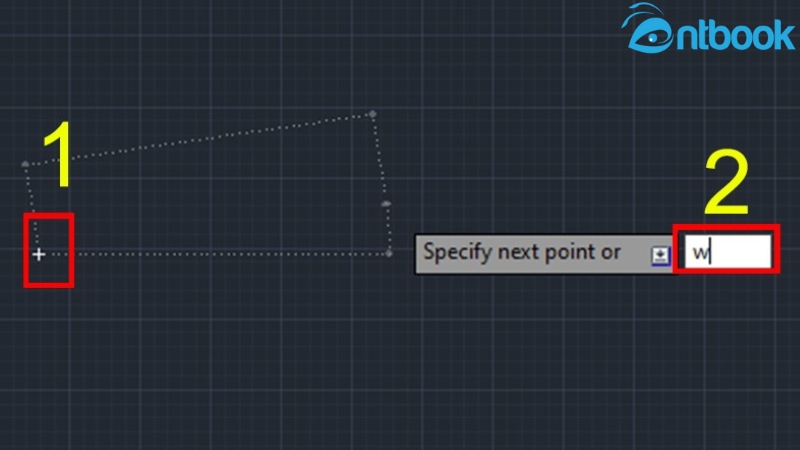

Chọn điểm bắt đầu và nhấp chuột rồi nhấn phím W và nhấn Enter

Bước 3: Nhập độ rộng bắt đầu (Start width) và độ rộng kết thúc (End width) theo nhu cầu. Ví dụ: bắt đầu là 0 và kết thúc là 3 để tạo hiệu ứng đầu nhọn như mũi tên. Nhấn Enter sau khi hoàn tất.

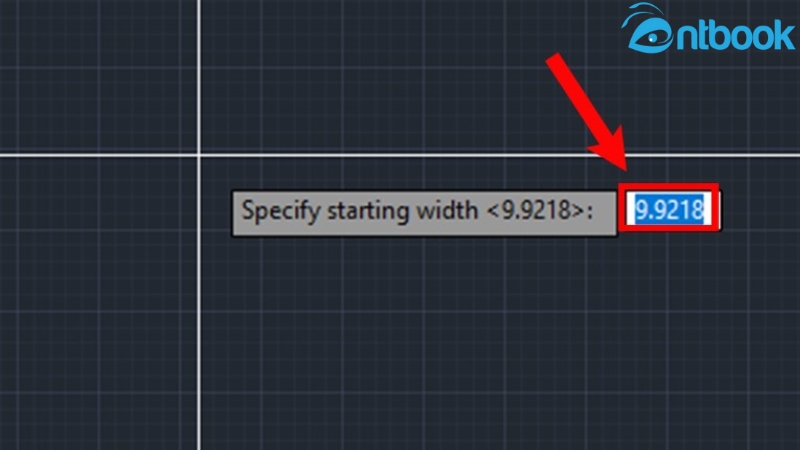

Hiệu chỉnh số liệu theo ý và tiếp tục nhấn Enter

Bước 4: Nhấp chuột chọn điểm kết thúc – lúc này bạn sẽ thấy một đường thuôn nhọn trông như mũi tên. Nhấn Enter lần nữa để kết thúc lệnh.

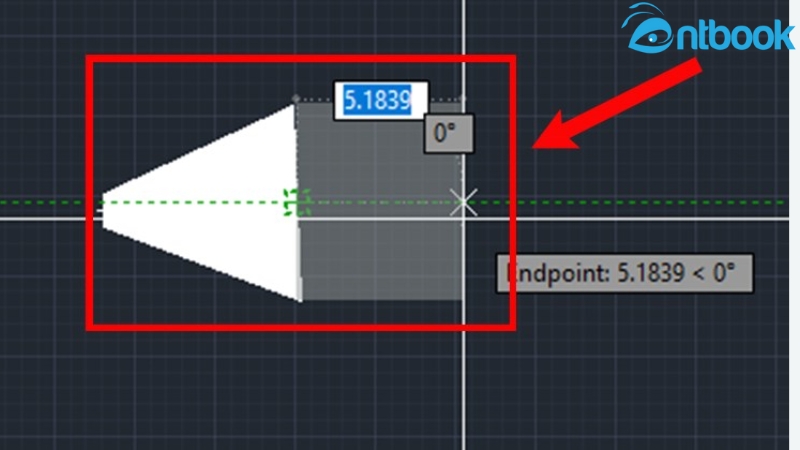

Nhấp chọn điểm kết thúc để hiển thị dấu mũi tên và nhấn Enter để kết thúc lệnh khi hoàn thành

Lưu ý: Cách vẽ mũi tên trong CAD này không tạo ra mũi tên theo mặc định hệ thống mà là một đường hình học tùy chỉnh mô phỏng mũi tên. Tuy nhiên, nó rất hữu ích trong các trường hợp bạn cần mũi tên nghệ thuật, thể hiện mạnh tính cá nhân hoặc các ký hiệu đặc biệt trong bản vẽ kiến trúc, nội thất.

3. Các trường hợp cần vẽ mũi tên cong trong AutoCAD

Trong quá trình thiết kế bản vẽ trên AutoCAD, bên cạnh các đối tượng cơ bản như đường thẳng, cung tròn, elip… thì mũi tên là một thành phần không thể thiếu. Đây không chỉ là chi tiết dùng để trang trí, mà còn đóng vai trò cực kỳ quan trọng trong việc chỉ định hướng, xác định vị trí, ghi chú kích thước hay làm nổi bật các chi tiết cần lưu ý.

Vẽ mũi tên trong bản vẽ cơ khí, kiến trúc, nội thất, xây dựng

Đặc biệt trong các bản vẽ kỹ thuật,  từ bản vẽ cơ khí chính xác, kiến trúc nội thất cho đến xây dựng hạ tầng, mũi tên luôn xuất hiện như một yếu tố bắt buộc nhằm đảm bảo tính trực quan và dễ hiểu. Việc biết cách vẽ và tùy chỉnh mũi tên phù hợp với từng dự án sẽ giúp bản vẽ của bạn trở nên chuyên nghiệp, đạt chuẩn kỹ thuật và dễ dàng truyền đạt ý đồ thiết kế đến người đọc bản vẽ

4. Mẹo thực hiện vẽ mũi tên trong AutoCAD hiệu quả

Vẽ mũi tên trong AutoCAD không chỉ là thao tác kỹ thuật, mà còn là nghệ thuật truyền tải thông tin một cách trực quan và mạch lạc. Để nâng cao chất lượng bản vẽ và tối ưu hóa thời gian thực hiện, dưới đây là một số mẹo nhỏ giúp bạn thao tác hiệu quả hơn:

• Tùy chỉnh linh hoạt: Điều chỉnh kích thước, độ dày và tỷ lệ mũi tên sao cho hài hòa với tổng thể bản vẽ. Một mũi tên cân đối sẽ giúp bản vẽ trở nên dễ nhìn, rõ ràng và chuyên nghiệp hơn.
• Chọn lệnh phù hợp với mục đích. Nếu lệnh LE (Leader) lý tưởng cho các mũi tên chú thích, hướng dẫn hay chỉ dẫn thông tin. Đối với lệnh PL (Polyline) kết hợp điều chỉnh độ rộng phù hợp để tạo các mũi tên có hình dáng tùy biến, mang tính trang trí hoặc biểu tượng đặc biệt.
• Tận dụng công cụ hỗ trợ: Sử dụng các công cụ như Dimension để đo kích thước chính xác, kết hợp với Annotation để thêm văn bản, giúp thông tin được truyền tải rõ ràng và dễ hiểu hơn.
• Luyện tập đều đặn: Kỹ năng vẽ mũi tên đẹp trong AutoCAD không đến từ lần đầu tiên. Việc thực hành thường xuyên sẽ giúp bạn làm chủ công cụ, thao tác nhanh hơn và sáng tạo hơn trong thiết kế.

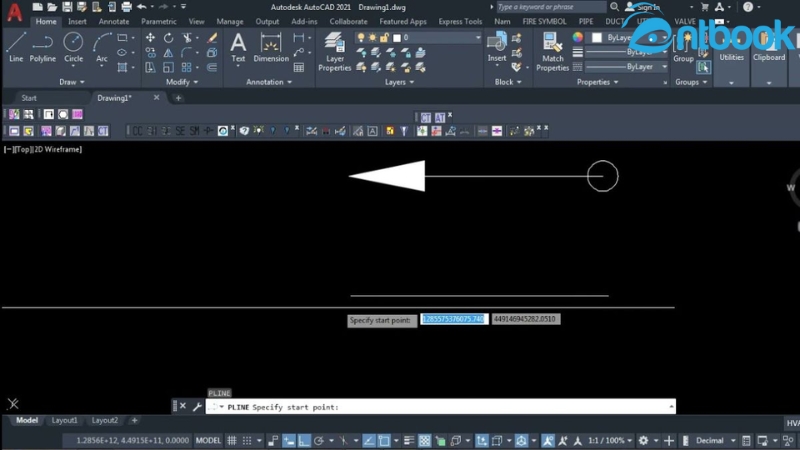

Nâng cao chất lượng bản vẽ và tối ưu hóa thời gian thực hiện nhờ mẹo hữu ích

Vẽ mũi tên trong AutoCAD tưởng chừng là thao tác nhỏ, nhưng lại đóng vai trò lớn trong việc truyền đạt thông tin và hoàn thiện bản vẽ chuyên nghiệp. Dù là ghi chú, chỉ dẫn hay đánh dấu, một mũi tên rõ ràng, đúng chuẩn sẽ giúp người xem hiểu bản vẽ nhanh chóng, chính xác hơn. Với hai cách vẽ đơn giản nhưng linh hoạt mà bạn vừa tìm hiểu, giờ đây bạn đã có thể dễ dàng tạo nên những mũi tên đúng ý 100% cho mọi dự án, từ kiến trúc, xây dựng đến cơ khí.
