3 Cách dùng lệnh vẽ hình chữ nhật trong Cad cực chi tiết
- 2025-05-06 09:30:13
Trong quá trình thiết kế và vẽ kỹ thuật, việc tạo ra các hình dạng cơ bản như hình chữ nhật là bước đầu tiên giúp các bạn xây dựng bản vẽ chính xác và chi tiết. Lệnh vẽ hình chữ nhật trong CAD là một công cụ mạnh mẽ giúp người dùng nhanh chóng tạo ra các hình chữ nhật với kích thước tùy chọn.
Lệnh này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo độ chính xác cao trong việc định hình các đối tượng trên bản vẽ. Cùng AntBook khám phá cách sử dụng lệnh vẽ hình chữ nhật để tối ưu hóa quy trình thiết kế trong AutoCAD.
1. Đôi nét về lệnh vẽ hình chữ nhật trong Cad là gì?
Lệnh vẽ hình chữ nhật trong Cad được gọi là lệnh RECTANG, với phím tắt là REC. Để sử dụng lệnh này, các bạn cần xác định hai điểm chéo góc đối diện nhau của hình chữ nhật trên bản vẽ.
Ngoài ra, bạn cũng có thể nhập tọa độ tương đối để dễ dàng thiết lập chiều dài và chiều rộng theo đúng kích thước mong muốn. Đây là một trong những lệnh cơ bản nhưng rất hữu ích trong việc tạo hình và dựng hình kỹ thuật chính xác trên phần mềm AutoCAD.
2. Cách vẽ hình chữ nhật trong CAD bằng lệnh Rectang
Hiện nay có 3 cách vẽ hình chữ nhật trong Cad siêu dễ dàng bằng lệnh Rectang. Các bước chi tiết các bạn cùng tìm hiểu dưới đây nhé.
2.1 Vẽ hình chữ nhật bình thường trong Autocad
Bước 1: Mở phần mềm AutoCAD trên máy tính.

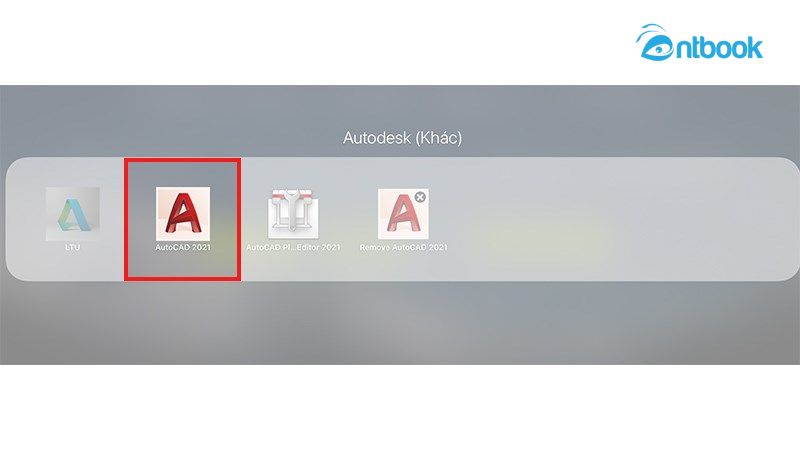

Mở phần mềm Cad
Bước 2: Tại thanh công cụ Command, nhập REC > Enter.

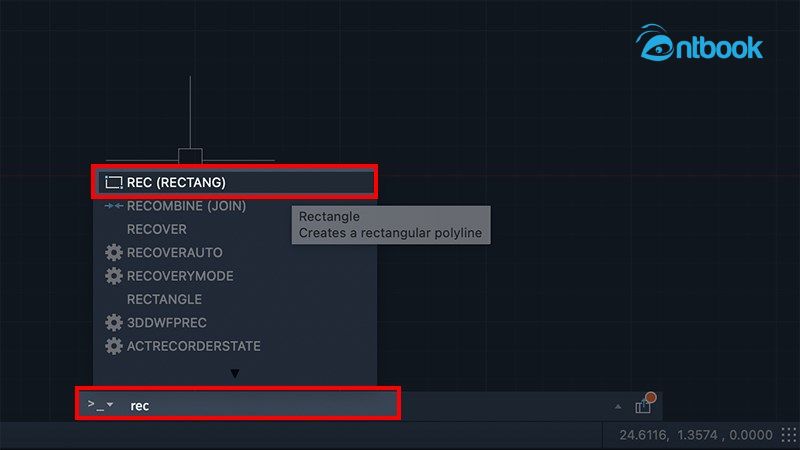

Nhập REC
Bước 3: Pick chọn góc thứ nhất hình chữ nhật.

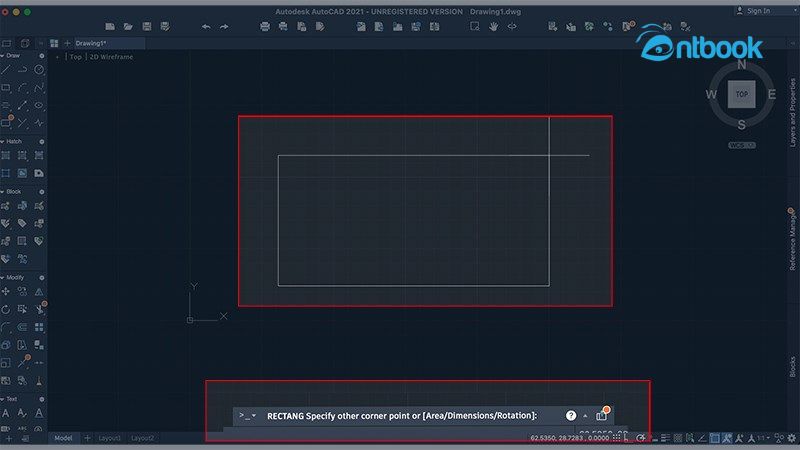

Chọn góc thứ nhất hình chữ nhật
Bước 4: Pick chọn góc đối diện hình chữ nhật hoặc nhập chiều dài, chiều rộng bằng lệnh @chieudai,chieurong > Enter.
Ở đây, ví dụ nhập chiều dài là 30, chiều rộng 15 thì nhập lệnh @30,15 > Enter.

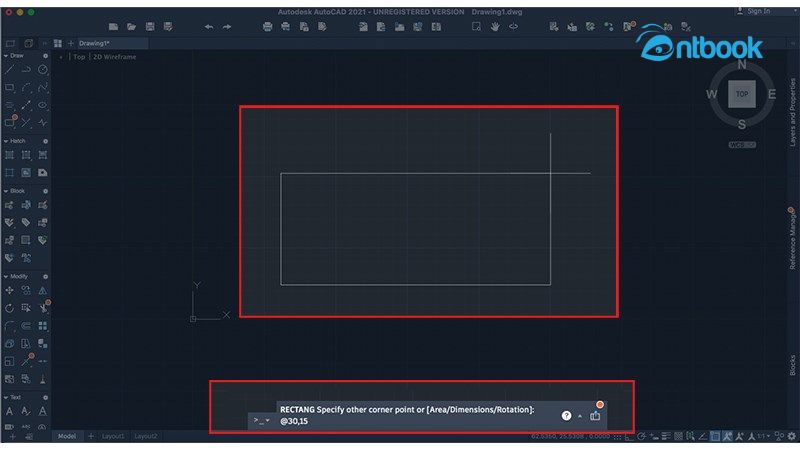

Nhập lệnh @30,15

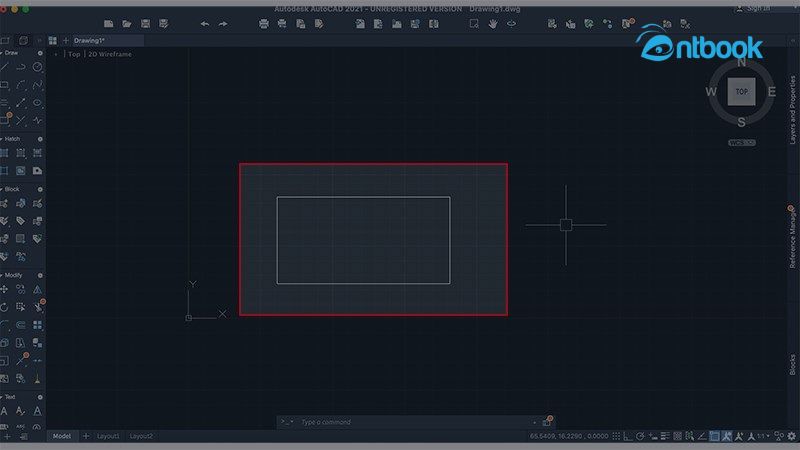

Kết quả nhận được
Hoàn thành thao tác
2.2 Hướng dẫn vẽ hình chữ nhật bốn đỉnh được bo tròn trong AutoCad
Bước 1: Mở phần mềm AutoCAD trên máy tính.
Mở vào phần mềm
Bước 2: Trên thanh công cụ Command, nhập REC > Chọn Enter.
Nhập lệnh REC
Bước 3: Nhập F (Fillet) > Enter.

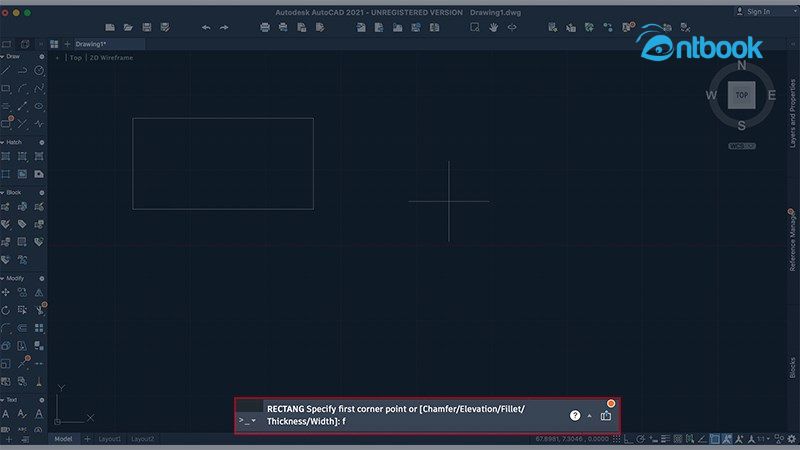

Nhập F (Fillet)
Bước 4: Nhập bán kính cung tròn bo góc > Bấm Enter.
Ở đây, các bạn lựa chọn bán kính là 3.
Lưu ý: Nếu bạn nhập bán kính quá lớn thì hình vẽ sẽ không thể hiện được. Do đó, các bạn hãy lựa chọn bán kính phù hợp nhé.

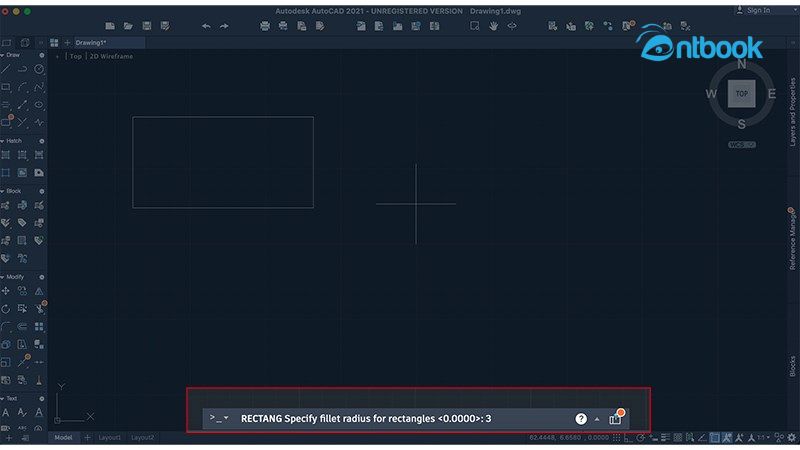

Nhập bán kính cung tròn bo góc
Bước 5: Pick chọn góc thứ nhất hình chữ nhật.
Chọn góc thứ nhất hình chữ nhật
Bước 6: Pick chọn góc đối diện hình chữ nhật hoặc nhập chiều dài, chiều rộng bằng lệnh @chieudai,chieurong > Nhấn Enter.
Ví dụ nhập chiều dài là 40, chiều rộng là 15 thì nhập lệnh @40,15 > Bấm chọn Enter.

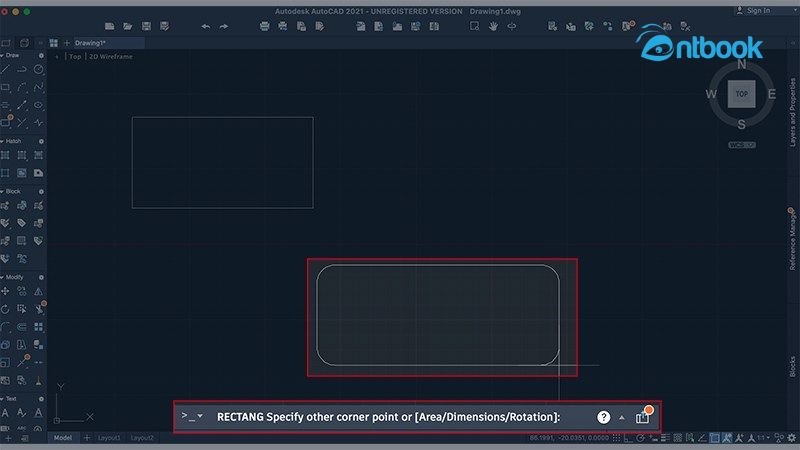

Nhập lệnh @40,15
Hoàn thành kết quả.

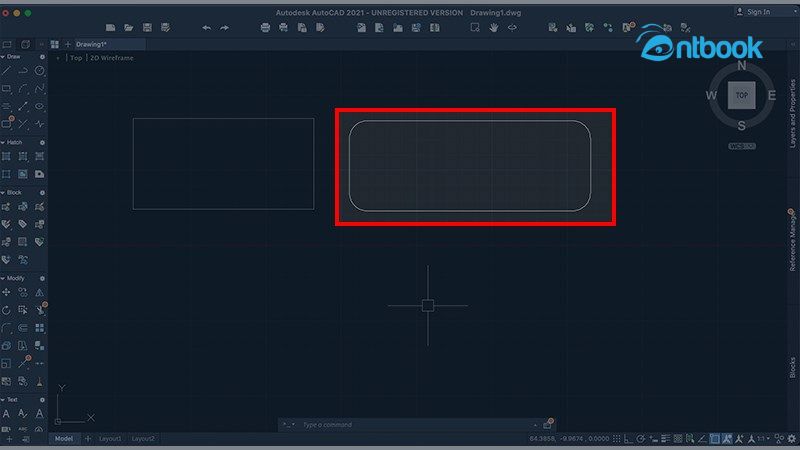

Kết quả nhận được
2.3 Cách vẽ hình chữ nhật trong Cad với bề rộng nét vẽ được định lượng
Bước 1: Mở phần mềm AutoCAD trên máy tính.
Mở phần mềm Autocad
Bước 2: Trên thanh công cụ Command, nhập REC > Chọn mục Enter.
Chọn mục Enter

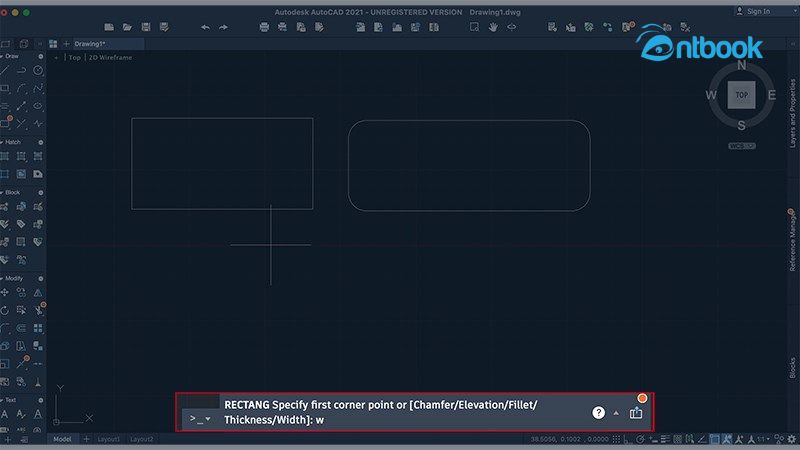

Bước 3: Nhập W (Width) > Bấm vào Enter.
Nhập W (Width)

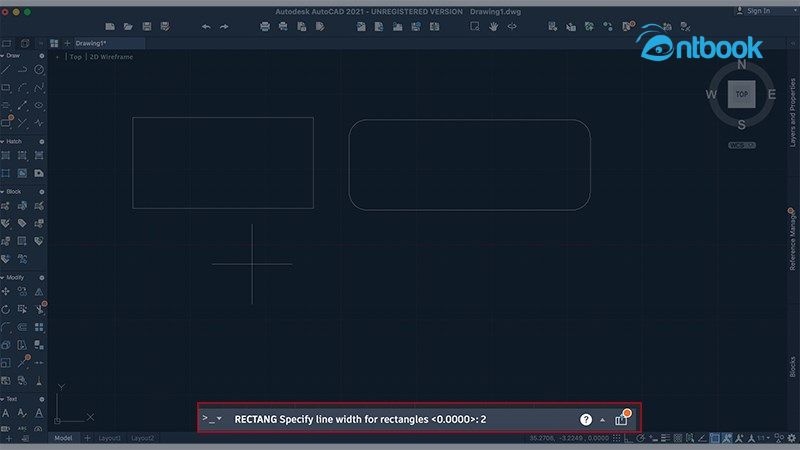

Bước 4: Nhập bề rộng nét hình chữ nhật > Nhấn Enter.
Ví dụ lựa chọn bề dày là 2.
Lưu ý: Nếu bạn nhập bề dày quá lớn thì hình vẽ sẽ ko thể hiện được. Chính vì thế, bạn hãy lựa chọn bề dày phù hợp.
Nhập bề rộng nét hình chữ nhật

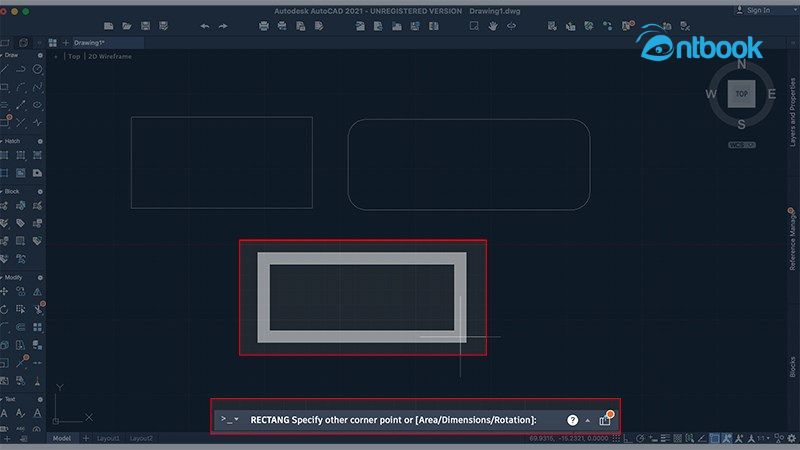

Bước 5: Pick chọn góc thứ nhất hình chữ nhật.
Pick chọn góc thứ nhất

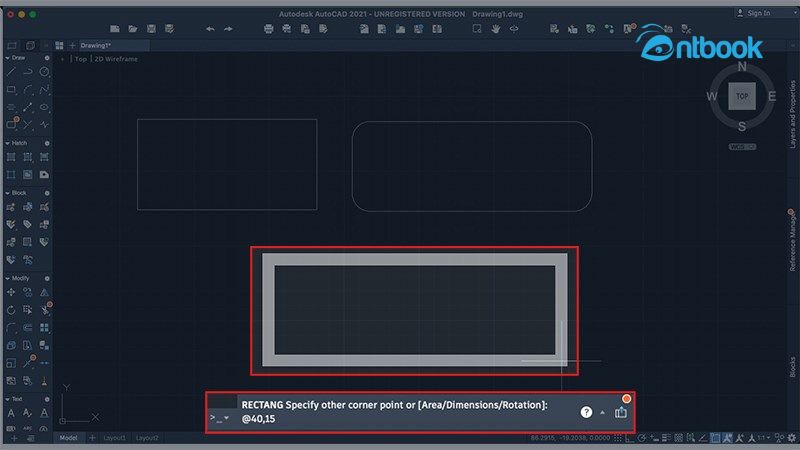

Bước 6: Pick chọn góc đối diện hình chữ nhật hoặc nhập chiều dài, chiều rộng bằng lệnh @chieudai,chieurong > Enter.
Ở đây mình ví dụ nhập chiều dài là 40, chiều rộng là 15 thì nhập lệnh @40,15 > Bấm Enter.
Nhập lệnh @40,15

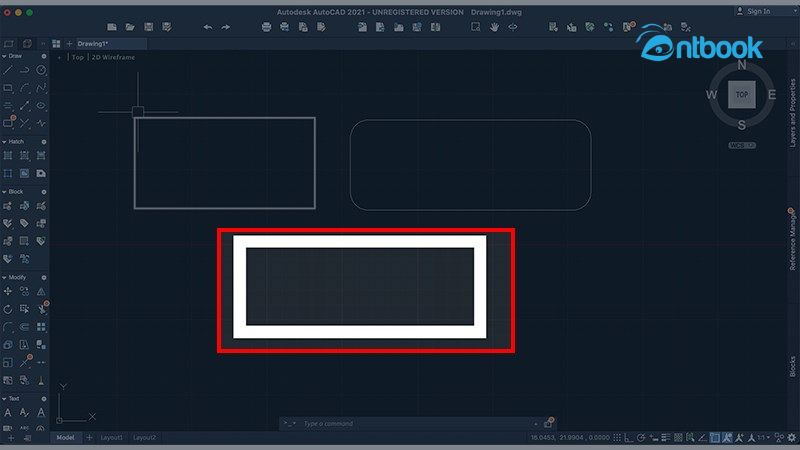

Đây là kết quả.
Kết quả nhận được
