Lệnh Array trong AutoCAD là công cụ giúp sao chép và sắp xếp các đối tượng theo một quy luật nhất định. Trong bài viết này, hãy cùng AntBook tìm hiểu chi tiết về các loại lệnh Array trong CAD, bao gồm Rectangular Array, Path Array và Polar Array, cũng như cách sử dụng từng loại một cách hiệu quả và dễ hiểu nhất.

1. Giới thiệu về lệnh Array trong CAD

Lệnh Array là một trong những công cụ quen thuộc trong AutoCAD, đặc biệt được ứng dụng nhiều trong lĩnh vực thiết kế nội thất và ngoại thất. Tuy nhiên, không phải ai cũng hiểu rõ cách dùng lệnh này để khai thác tối đa hiệu quả công việc. Hãy cùng AntBook tìm hiểu chi tiết về lệnh Array trong CAD và cách sử dụng nhé.

Lệnh Array trong CAD

Lệnh Array là một trong những công cụ quen thuộc trong AutoCAD

Trong AutoCAD, lệnh Array (AR) còn được gọi là lệnh tạo mảng đối tượng. Lệnh này cho phép bạn sao chép một hoặc nhiều đối tượng đã chọn và sắp xếp chúng theo quy luật cố định, giúp tạo ra các mô hình có cấu trúc rõ ràng, đều đặn.

Việc sử dụng lệnh Array giúp bạn tự động hóa thao tác sao chép, thay vì phải copy từng đối tượng thủ công – từ đó tiết kiệm thời gian và đảm bảo tính chính xác cho bản vẽ.

Lệnh Array trong CAD được chia làm 3 loại chính như sau:

  • Rectangular Array (Mảng hình chữ nhật): Tạo ra một lưới các đối tượng được sắp xếp theo hàng và cột. Thích hợp để bố trí cửa sổ, gạch lát, bàn ghế…
  • Polar Array (Mảng xoay tròn): Sắp xếp các đối tượng theo hình tròn xung quanh một tâm cố định. Thường dùng cho thiết kế bánh răng, lỗ bắt vít, hay trang trí tròn đối xứng.
  • Path Array (Mảng theo đường dẫn): Đặt các đối tượng dọc theo một đường dẫn có sẵn (line, polyline, arc…). Phù hợp với việc bố trí đèn trang trí, lan can, cây cối ven đường…

2. Hướng dẫn tạo lệnh Array trong AUTOCAD chi tiết

Để sử dụng lệnh Array trong AutoCAD một cách nhanh chóng, bạn có thể thực hiện theo 2 cách đơn giản sau:

  • Cách 1: Trên bàn phím, bạn gõ AR (viết tắt của Array), sau đó nhấn Enter hoặc phím cách (Space) để gọi lệnh.

Lệnh Array trong CAD

Gõ AR, sau đó nhấn Enter

  • Cách 2: Trên giao diện phần mềm, bạn chọn tab “Home” ở thanh Ribbon. Tại nhóm lệnh Modify, bạn tìm và nhấn vào biểu tượng Array.

Sau khi gọi lệnh, bạn sẽ được chọn loại mảng phù hợp với nhu cầu thiết kế, bao gồm:

  • Rectangular Array: Tạo mảng hình chữ nhật.
  • Polar Array: Tạo mảng xoay tròn.
    Path Array: Tạo mảng dọc theo một đường dẫn.

Trong phần tiếp theo, AntBook sẽ hướng dẫn bạn chi tiết cách sử dụng từng loại lệnh Array để dễ dàng áp dụng trong bản vẽ thực tế.

3. Các lệnh Command cơ bản khi sử dụng lệnh Array trong CAD

Trước khi bắt đầu sử dụng lệnh Array hiệu quả trong AutoCAD 2023, bạn cần hiểu một số lệnh con (command) quan trọng dưới đây:

  • Select objects (Chọn đối tượng): Bạn cần chọn đối tượng muốn sao chép thành mảng.
  • Enter the type of Array (Chọn kiểu mảng): Gõ R để tạo mảng hình chữ nhật (Rectangular Array). Hoặc gõ P để tạo mảng xoay tròn quanh một điểm (Polar Array).
  • Number of columns (Số cột): Nhập vào số lượng cột bạn muốn tạo trong mảng.
  • Number of rows (Số hàng): Nhập vào số lượng hàng cho mảng của bạn.

Lệnh Array trong CAD

Một số lệnh con cơ bản khi dùng lệnh Array trong CAD

Việc nắm vững các command này sẽ giúp bạn thao tác với lệnh Array dễ dàng và nhanh chóng hơn khi thiết kế.

4. Cách dùng lệnh Rectangular Array trong AutoCAD

4.1 Lệnh Rectangular Array trong AutoCAD là gì?

Rectangular Array là một dạng của lệnh Array trong AutoCAD, cho phép bạn sao chép đối tượng theo dạng hàng và cột, tạo thành một mảng hình chữ nhật. Lệnh này rất hữu ích trong việc tạo các mẫu lặp lại đều nhau, thường được ứng dụng trong thiết kế kiến trúc, cơ khí và nhiều lĩnh vực kỹ thuật khác.

4.2 Cách sử dụng lệnh Rectangular Array trong AutoCAD

Để tạo mảng hình chữ nhật bằng Rectangular Array, bạn thực hiện như sau:

Bước 1: Trên thanh công cụ, chọn tab “Home”, sau đó nhấn vào lệnh “Array”, rồi chọn “Rectangular Array”.

Lệnh Array trong CAD

Nhấn vào lệnh “Array”, rồi chọn “Rectangular Array”

Bước 2: Click chọn đối tượng mà bạn muốn sao chép thành mảng. Sau đó nhấn phím Space hoặc Enter, AutoCAD sẽ tự động tạo một mảng hình chữ nhật mặc định.

Lệnh Array trong CAD

Click chọn đối tượng mà bạn muốn sao chép thành mảng

Bước 3: Để chỉnh sửa số lượng hàng, cột, khoảng cách giữa các phần tử,… bạn sử dụng bảng công cụ Array Contextual Ribbon hiển thị phía trên màn hình. Tại đây bạn có thể tùy chỉnh thông số theo ý muốn.

Lệnh Array trong CAD

Sử dụng bảng công cụ Array Contextual Ribbon hiển thị phía trên màn hình

4.3 Hướng dẫn thêm đối tượng vào mảng Rectangular Array

Bạn có thể thêm chiều sâu cho mảng bằng cách sử dụng tính năng Levels trong bảng Array Contextual Ribbon:

Bước 1: Chọn mục “Levels”.

Bước 2: Nhập số lượng cấp độ mà bạn muốn tạo (ví dụ: 2, 3,…), mỗi cấp sẽ là một bản sao của mảng theo chiều Z (chiều cao).

Lệnh Array trong CAD

Tùy chọn cấp độ bạn muốn tạo

Bước 3: Nhấn Enter để hoàn tất.

4.4 Cách chỉnh sửa số lượng phần tử trong mảng Rectangular Array nhanh chóng

Thay vì nhập lại thông số, bạn có thể sử dụng các grip (điểm điều khiển màu xanh) nằm tại các góc của mảng.

Kéo grip ở góc trên bên trái hoặc góc dưới bên phải để tăng/giảm số hàng hoặc cột.

Đây là cách thao tác trực quan, tiết kiệm thời gian và cho phép bạn dễ dàng điều chỉnh bố cục mảng ngay trên bản vẽ.

Lệnh Array trong CAD

Kéo grip ở góc trên bên trái hoặc góc dưới bên phải để tùy chỉnh

Với những bước và mẹo trên, bạn có thể sử dụng lệnh Rectangular Array một cách thành thạo và hiệu quả trong thiết kế AutoCAD.

5. Hướng dẫn lệnh Path Array trong AutoCAD

5.1 Lệnh Path Array trong CAD là gì?

Path Array là một dạng lệnh trong AutoCAD cho phép bạn sao chép đối tượng và sắp xếp chúng dọc theo một đường dẫn bất kỳ – có thể là một đường cong, đường thẳng, hay bất kỳ hình dạng nào. Lệnh này cực kỳ hữu ích khi bạn cần thiết kế các chi tiết lặp lại phức tạp như lan can, hàng rào, đèn chiếu sáng ven đường, hoặc đường ống uốn lượn.

5.2 Cách tạo mảng bằng lệnh Path Array trong AutoCAD 2023

Để tạo một mảng Path Array, bạn hãy làm theo các bước sau:

Bước 1: Trên thanh công cụ, vào tab “Home”, nhấn vào nhóm “Array”, sau đó chọn “Path Array”.

Lệnh Array trong CAD

Nhấn vào nhóm “Array”, sau đó chọn “Path Array”

Bước 2: Click chọn đối tượng bạn muốn sao chép (ví dụ: hình tròn, hình chữ nhật, block,…), sau đó nhấn Enter.

Lệnh Array trong CAD

Click chọn đối tượng bạn muốn sao chép

Bước 3: Chọn đường dẫn (path) mà bạn muốn dùng để phân bố các đối tượng. Đây có thể là một đường cong hoặc đoạn thẳng mà bạn đã vẽ từ trước. Sau khi chọn xong, nhấn Enter.

Lệnh Array trong AUTOCAD

Chọn đường dẫn mà bạn muốn dùng để phân bố các đối tượng

Bước 4: Lúc này, AutoCAD sẽ tạo ra một mảng các đối tượng dọc theo đường dẫn. Bạn có thể điều chỉnh thêm bằng cách sử dụng thanh Contextual Ribbon hiện ra ở phía trên màn hình.

Lệnh Array trong AUTOCAD

Sử dụng thanh Contextual Ribbon để điều chỉnh

5.3 Điều chỉnh khoảng cách giữa các đối tượng trong Path Array

Nếu muốn điều chỉnh khoảng cách giữa các đối tượng trên đường dẫn, bạn làm như sau:

Bước 1: Click vào mảng vừa tạo để chọn toàn bộ đối tượng trong mảng.

Bước 2: Khi chọn xong, tab Contextual Ribbon sẽ hiện ra. Tại đây, bạn tìm đến mục “Between”.

Bước 3: Nhập giá trị khoảng cách mới vào ô “Between” để thay đổi khoảng cách giữa các item trong mảng.

Lệnh Array trong AUTOCAD

Nhập giá trị khoảng cách mới vào ô “Between”

5.4 Cách điều chỉnh Path Array khi đường dẫn thay đổi (sử dụng cửa sổ Properties)

Trong trường hợp bạn cần tinh chỉnh khi chiều dài của đường dẫn thay đổi, hãy sử dụng cửa sổ Properties để dễ thao tác hơn:

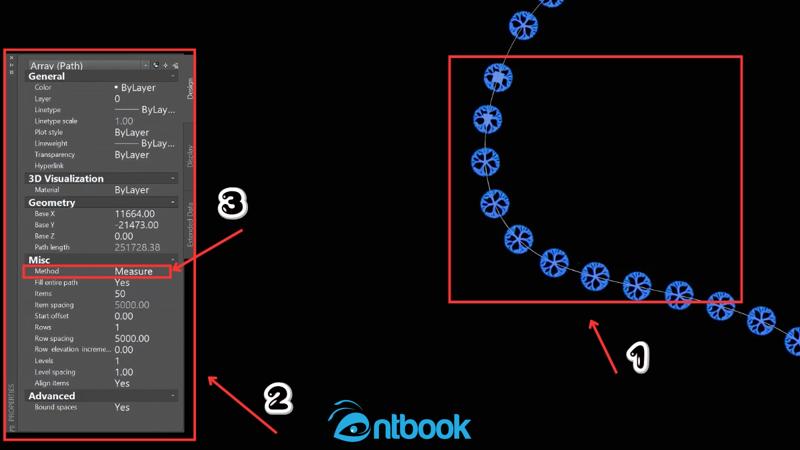

Bước 1: Nhấp chuột chọn một đối tượng bất kỳ trong mảng Path Array.

Lệnh Array trong AUTOCAD

Chọn một đối tượng bất kỳ trong mảng Path Array

Bước 2: Nhấn tổ hợp phím Ctrl + 1 để mở cửa sổ Properties.

Bước 3: Trong phần “Misc” của cửa sổ Properties, tìm dòng “Method” và đảm bảo rằng tùy chọn đang là “Measure” (tức là đo theo khoảng cách cụ thể). Sau đó, bạn có thể dùng các grip điều khiển (các chấm màu xanh) để kéo giãn hoặc co rút mảng theo độ dài mới của đường dẫn một cách trực quan.

Với lệnh Path Array, bạn hoàn toàn có thể tiết kiệm thời gian khi làm việc với những thiết kế có tính lặp lại cao theo các đường cong hoặc bố cục phức tạp. Chỉ cần một vài thao tác đơn giản, bạn đã có thể tạo nên các bản vẽ chuyên nghiệp và chính xác hơn rất nhiều.

5.5 Cách căn chỉnh và chuyển đổi vị trí các đối tượng trong Path Array

Trong AutoCAD, khi sử dụng lệnh Path Array, bạn có thể dễ dàng căn chỉnh các đối tượng (item) sao cho chúng hướng theo đúng phương của đường dẫn đã chọn. Điều này rất hữu ích khi bạn cần các đối tượng quay hoặc nghiêng đúng theo chiều của đường cong, ví dụ như các trụ đèn theo vỉa hè uốn lượn, hoặc lan can quanh cầu thang.

Bước 1: Click chọn một item bất kỳ trong mảng Path Array mà bạn muốn căn chỉnh.

Bước 2: Nhấn tổ hợp phím Ctrl + 1 để mở cửa sổ Properties.

Bước 3: Trong cửa sổ này, bạn tìm tới mục “Align Items” (tức là căn chỉnh đối tượng theo đường dẫn).

Bước 4: Bấm chọn “Align Items” rồi nhấn Enter để xác nhận.

Lệnh Array trong AUTOCAD

Nhấn Enter để xác nhận

Sau thao tác này, các đối tượng trong mảng sẽ tự động xoay theo hướng của đường dẫn, giúp bố cục mảng tự nhiên và đẹp mắt hơn.

5.6 Tùy chỉnh khoảng cách giữa các đối tượng trong Path Array (kéo trực tiếp trên màn hình)

Ngoài việc chỉnh khoảng cách bằng cách nhập số, bạn cũng có thể kéo trực tiếp bằng chuột để điều chỉnh nhanh chóng hơn:

Bước 1: Click chọn mảng Path Array bạn muốn thay đổi.

Bước 2: Quan sát thấy có một mũi tên (grip) xuất hiện dọc theo đường dẫn – đây chính là công cụ để thay đổi khoảng cách giữa các item.

Bước 3: Di chuyển chuột vào grip này, nhấn giữ và kéo dọc theo đường dẫn. Trong lúc kéo, bạn sẽ thấy khoảng cách giữa các item thay đổi trực tiếp trên màn hình.

Lệnh Array trong AUTOCAD

Di chuyển chuột vào grip này, nhấn giữ và kéo dọc theo đường dẫn

Bước 4: Khi đã đạt được khoảng cách mong muốn, một hộp thoại nhỏ sẽ hiện ra hỏi bạn có xác nhận thay đổi hay không. Bạn hãy chọn “Yes” để hoàn tất.

Việc căn chỉnh và điều chỉnh khoảng cách trong Path Array sẽ giúp bạn tạo ra những bản vẽ chính xác, linh hoạt và đẹp mắt hơn. Các thao tác kéo trực tiếp cũng giúp tiết kiệm thời gian so với việc nhập thủ công từng thông số.

6. Cách sử dụng lệnh Polar Array trong AuTocad?

6.1 Lệnh Polar Array trong AutoCAD là gì?

Polar Array là một lệnh trong AutoCAD 2023 giúp bạn sao chép đối tượng và sắp xếp chúng xung quanh một điểm trung tâm, tạo thành hình tròn. Đây là công cụ cực kỳ hữu ích khi bạn cần thiết kế những chi tiết đối xứng theo vòng tròn, chẳng hạn như bánh răng, hoa văn, cột tròn, dãy ghế quanh bàn tròn,…

6.2 Cách tạo mảng Polar Array trong AutoCAD

Để tạo một mảng đối xứng bằng lệnh Polar Array, bạn thực hiện theo các bước sau:

Bước 1: Mở tab “Home” trên thanh công cụ, nhấn vào mục “Array”, sau đó chọn “Polar Array”.

Lệnh Array trong AUTOCAD

Nhấn vào mục “Array”, sau đó chọn “Polar Array”

Bước 2: Click chọn đối tượng mà bạn muốn sao chép theo dạng vòng tròn, sau đó bấm Enter.

Lệnh Array trong AUTOCAD

Click chọn đối tượng mà bạn muốn sao chép

Bước 3: Chọn một điểm bất kỳ làm tâm xoay cho mảng. Đây chính là điểm mà các đối tượng sẽ quay quanh.

Bước 4: Ngay sau đó, một mảng tròn sẽ được tạo ra. Bạn có thể chỉnh số lượng phần tử tại ô “Items” và tinh chỉnh các thông số như góc quay, khoảng cách giữa các đối tượng,… trên thanh Contextual Ribbon để có kết quả như mong muốn.

Lệnh Array trong AUTOCAD

Điều chỉnh thanh Contextual Ribbon để có kết quả như mong muốn

6.3 Hướng dẫn xoay các đối tượng trong mảng Polar Array

Nếu bạn muốn các đối tượng trong mảng xoay theo góc quay của vòng tròn, thực hiện như sau:

Bước 1: Click chọn một đối tượng bất kỳ trong mảng Polar Array.

Bước 2: Nhấn tổ hợp phím Ctrl + 1 để mở cửa sổ Properties.

Bước 3: Tìm đến phần “Rotate Items” trong cửa sổ thuộc tính, chọn Yes (hoặc bật chế độ xoay).

Lệnh Array trong AUTOCAD

Tìm đến phần “Rotate Items” trong cửa sổ thuộc tính, chọn Yes

Bước 4: Nhấn Enter để hoàn tất. Lúc này, các item sẽ tự động xoay theo góc của vòng tròn, giúp mảng trông đồng đều và đúng ý đồ thiết kế hơn.

6.4 Cách thay đổi góc giữa các đối tượng trong Polar Array

Bạn có thể điều chỉnh khoảng cách góc giữa các phần tử trong mảng một cách trực quan, như sau:

Bước 1: Click chọn toàn bộ mảng Polar Array đã tạo.

Bước 2: Trên mảng, bạn sẽ thấy một mũi tên điều khiển (grip) xuất hiện – đây là công cụ để thay đổi góc.

Bước 3: Di chuyển chuột đến mũi tên đó, kéo sang trái hoặc phải để thay đổi góc giữa các item.

Bước 4: Khi đã chỉnh được góc phù hợp, hệ thống sẽ hiển thị thông báo xác nhận. Bạn chỉ cần nhấn “Yes” để lưu lại thay đổi.

Lệnh Array trong AUTOCAD

Khi đã chỉnh được góc phù hợp, hệ thống sẽ hiển thị thông báo xác nhận

Việc sử dụng lệnh Polar Array sẽ giúp bạn tạo ra các bản thiết kế đối xứng và chuyên nghiệp hơn, đồng thời tiết kiệm rất nhiều thời gian so với việc sao chép thủ công.

Lệnh Array trong CAD là công cụ mạnh mẽ giúp bạn tiết kiệm thời gian và tăng độ chính xác trong quá trình thiết kế. Dù là tạo mảng theo hình chữ nhật, đường dẫn hay vòng tròn, chỉ cần nắm vững cách sử dụng là bạn đã có thể ứng dụng linh hoạt vào nhiều lĩnh vực như kiến trúc, cơ khí, nội thất,… Hy vọng với những hướng dẫn chi tiết trong bài viết này từ AntBook, bạn đã hiểu rõ hơn và có thể áp dụng hiệu quả lệnh Array vào thực hành thiết kế CAD hàng ngày.
